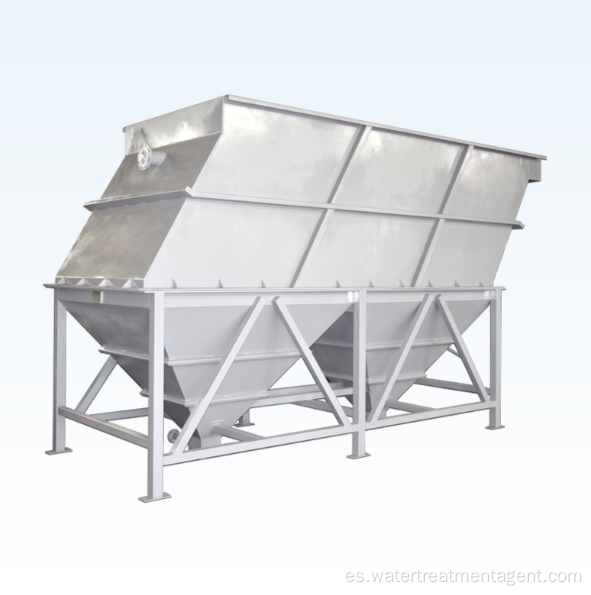

Clarificador de láminas de flujo cruzado

Clarificador de láminas de flujo cruzado: alimentación horizontal, tobogán de lodos vertical para adaptaciones en espacios críticos

El clarificador de láminas de flujo cruzado combina una ruta de flujo de entrada horizontal con una placa inclinada de sedimentación, lo que permite que el afluente viaje a través del tanque mientras los sólidos se depositan verticalmente en placas de 55 a 60° y se deslizan hacia una tolva inferior. Este patrón ortogonal elimina los cortocircuitos hidráulicos, acepta aumentos de flujo variables de hasta 25 m³/(m²·h) y solo necesita una profundidad lateral de agua de 0,8 m, ideal para sótanos poco profundos o plataformas elevadas. Las aguas residuales floculadas ingresan a un canal de entrada perforado a lo largo de una pared, se mueven lateralmente entre placas de PVC/SS y salen a través de vertederos en el lado opuesto; el lodo sedimentado se espesa a 2–4 ​​% de sólidos antes de la descarga programada de la válvula. Los usos típicos incluyen teñido de textiles, enjuague de acabado de metales, desbordamiento de aguas pluviales y recuperación de retrolavado de filtros. Los casetes de placas se pueden quitar para la limpieza manual, lo que permite una rápida actualización de los tanques de flujo horizontal existentes para una clarificación de alta tasa sin necesidad de realizar trabajos de concreto.
