Raspador de lodo de una sola tubería

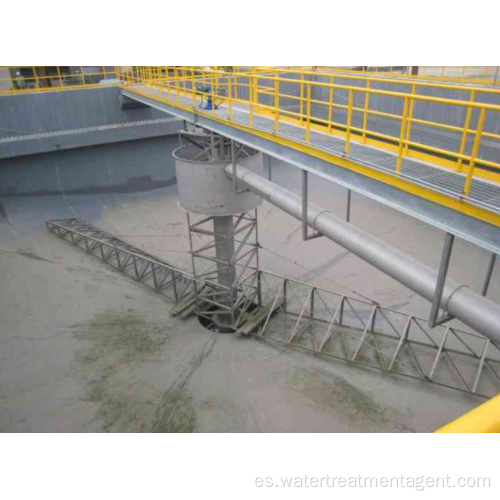

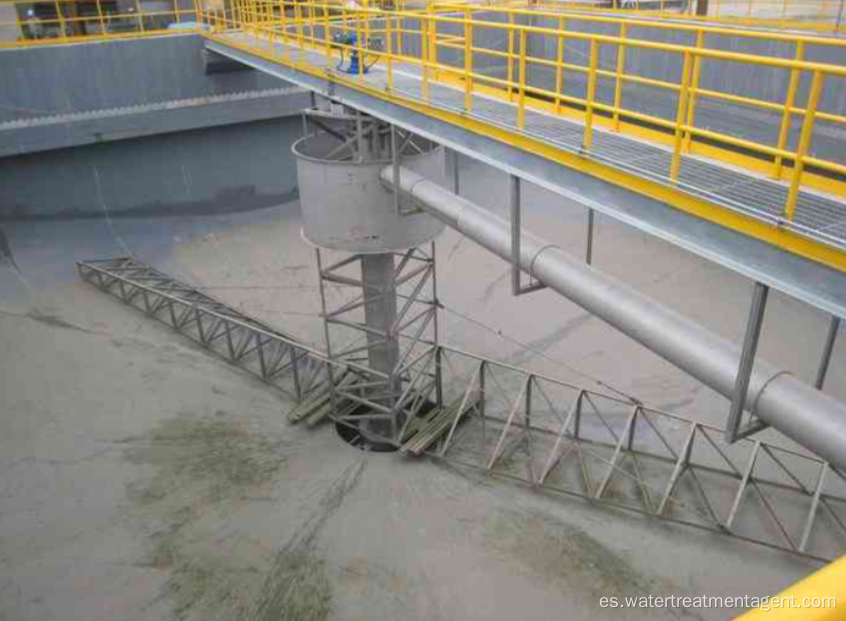

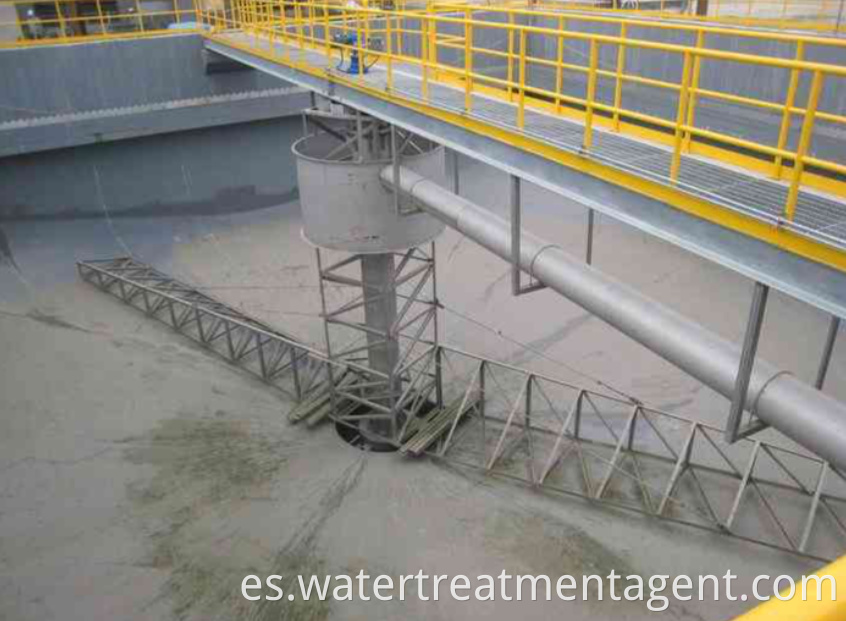

El raspador de lodos de un solo tubo con accionamiento central combina un suave rastrillado mecánico con succión hidráulica en una columna delgada. Un motor de engranaje central (0,01 a 0,03 rpm) hace girar un tubo de retorno vertical que también funciona como eje estructural; dos brazos raspadores transportan el lodo sedimentado a la boca de la tubería, mientras que una bomba de baja altura o diferencia hidrostática atrae la lechada hacia arriba a través de la misma tubería hasta la brida de descarga.

Debido a que el punto de succión viaja continuamente, no se requiere una tolva de lodo estacionaria, lo que elimina las zonas muertas y la generación de olores. La unidad necesita solo 1,2 m de profundidad lateral de agua y se adapta a tanques de 4 a 20 m de diámetro, lo que la hace ideal para modernizaciones dentro de depósitos de servicio existentes o cuencas de EDAR existentes. Todas las piezas mecánicas permanecen fuera del agua; el casquillo guía inferior está lubricado con grasa y se puede reemplazar sin deshidratación.

Fabricado con acero inoxidable 304/316 o acero al carbono recubierto, el raspador se envía preensamblado: se atornilla al muelle central, se conecta la línea de alimentación y de lodos y se inicia la operación. Con su diseño de succión simple, bajo consumo de energía (< 0,55 kW) y componentes mínimos bajo el agua, el raspador de lodos de un solo tubo con accionamiento central ofrece a los municipios e industrias una solución que ahorra espacio y es fácil de mantener para la limpieza continua del fondo.
