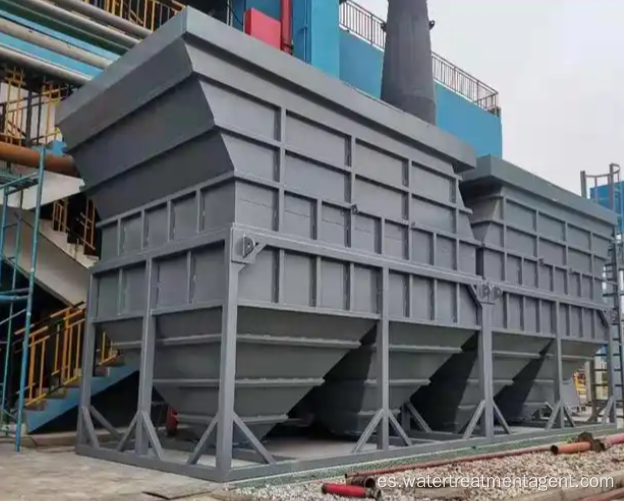

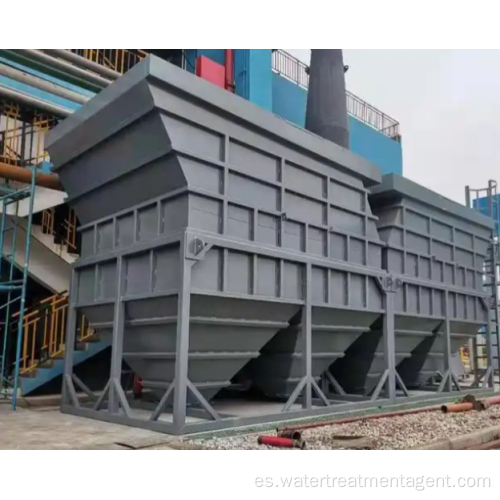

Clarificador de láminas contracorrientes

Clarificador de lámina contracorriente: sedimentación de alta tasa de espacio para aguas residuales industriales y municipales

El clarificador de la lámina contracorriente es un separador impulsado por la gravedad que maximiza la capacidad de asentamiento al apilar placas inclinadas paralelas dentro de un tanque compacto. En este modo de contracorriente, el influyente fluye hacia arriba entre placas de 55 a 60 °, mientras que los sólidos se asientan hacia abajo contra la corriente, creando un movimiento opuesto eficiente que acelera la eliminación de partículas. Las placas estrechas amplían el área de asentamiento efectiva en un factor de 8-12 en comparación con las cuencas convencionales, permitiendo tasas de carga de superficie de 15–40 mh⁻¹ y reduciendo el tiempo de retención hidráulica a 20-30 minutos.

Las aguas residuales pre-coaguladas ingresan a una cámara de distribución en la base, pasa uniformemente a través del paquete de la placa y emerge como desbordamiento aclarado de lavadoras periféricas en la parte superior. Los sólidos separados se deslizan a lo largo de las superficies de la placa en una tolva de lodo cónica o piramidal, donde se retiran periódicamente por cabeza hidrostática o una válvula de diafragma simple, no se requieren raspadores mecánicos.

Construido a partir de acero inoxidable, acero de carbono recubierto de epoxi o FRP, la unidad maneja 5–5,000 m³ h⁻¹ fluye con> 90 % TSS y 60–80 % de reducción de color/bacalao después del acondicionamiento químico. Las aplicaciones típicas incluyen efluentes textiles de baño de colorante, pulpa y agua de papel bosque, relaves mineros, enjuague con acabado metálico y pulido terciario del efluente secundario municipal. Su huella 80-90 % más pequeña, poca demanda de baja energía y paquetes de placas modulares lo hacen ideal para modernizaciones dentro de los tanques existentes o para plantas contenedores donde la tierra es limitada.
